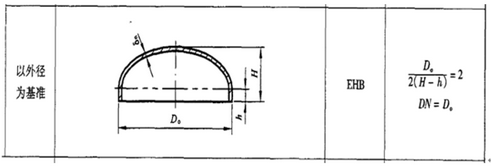

罐體橢圓封頭瓜瓣鐵皮下料方法——放射線展開法
適用范圍：
放射線展開法適用于構件表面素線相交于一點的棱錐、圓錐及截體件。
2. 基本原理：
將構件表面分割成若干相等的瓜瓣并將其投影到可反映它部分實長的面上，從而求出實際大小。之后以素線為骨架，畫在同一平面，得到錐體的近似展開圖。
3. 方法步驟：

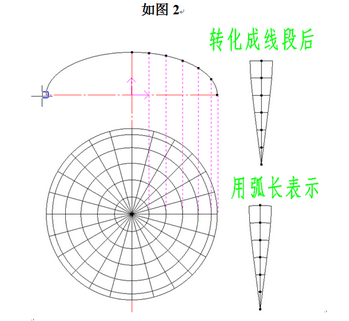

⑸ 在所作的若干圓上截取相應的同心圓弧的長度，為了下料方便，把弧長轉化成線段的長度，按順序分別添加到素線的等分點上，如圖2。
⑹ 對弧長和線段進行比較，弧長的比線段稍長。如圖3。

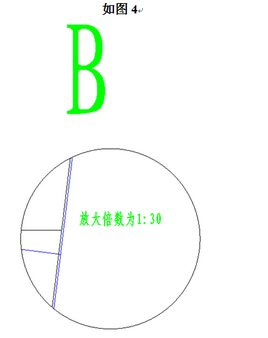

（如圖4）*大差值僅為0.2mm。因此為了下料方便可以取用線段表示的方法畫近似瓜瓣。
⑺ 素線的等分點越多，放樣得到的就越接近實際尺寸，無限等分后的結果就是實際瓜瓣。根據實際情況，選取n等分點進行放樣。
